Гелиевый течеискатель - это детектор гелия на базе масс-спектрометрического анализатора. Процесс контроля герметичности гелиевым течеискателем основан на обнаружении гелия, проникающего через дефект в оболочке изделия. Контроль герметичности гелиевым течеискателем является самым чувствительным методом контроля герметичности из тех, что получили широкое распространение.

В этом материале вы можете узнать о методах контроля герметичности гелиевым масс-спектрометрическим течеискателем.

Гелиевый масс-спектрометрический течеискатель (далее течеискатель) - устройство задачей которого является контроль герметичности. Функционально течеискатель это масс-спектрометр настроенный на обнаружение гелия. Контроль герметичности гелиевым течеискателем, один из самых чувствительных методов контроля герметичности.

Далее кратко разберем методы контроля герметичности:

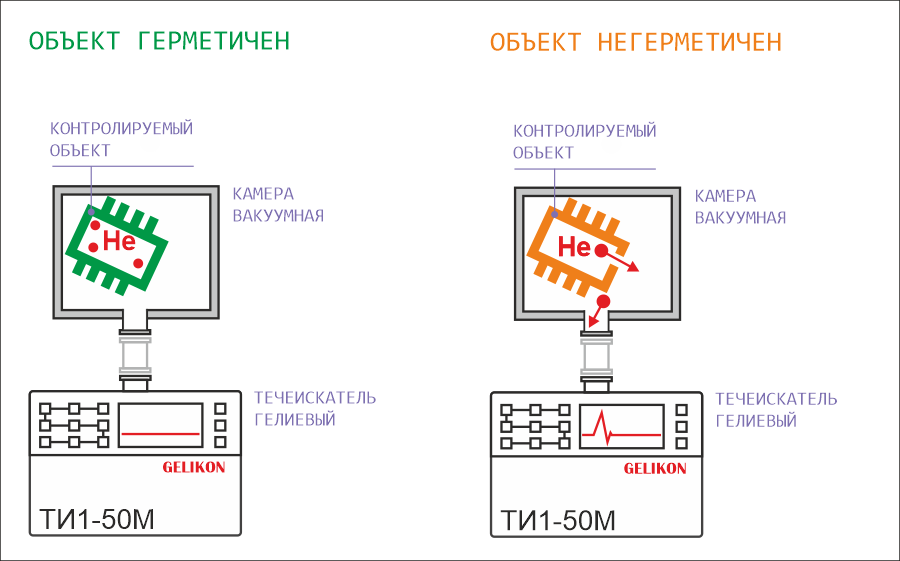

• Метод вакуумной камеры;

• Метод щупа;

• Метод обдува.

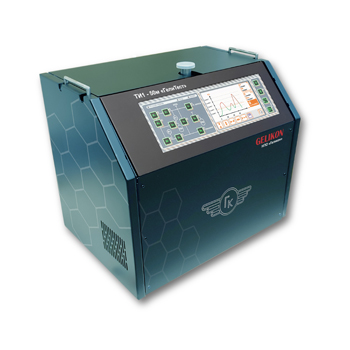

Течеискатель гелиевый масс-спектрометрический ТИ1-50, разработан коллективом АО "Завод "Измеритель" в Санкт-Петербурге. Течеискатель гелиевый ТИ1-50 производился в течение почти 10 лет. Производство данного течеискателя на Заводе "Измеритель" завершилось в декабре 2020 г. в связи с банкротством предприятия. Одно из исполнений течеискателя ТИ1-50 было внесено в реестр средств измерений и называлось ТИ1-50И. Течеискатель гелиевый ТИ1-50 стал логичным этапом развития и переработки таких течеискателей как ТИ1-22 "Гелмасс" и ТИ1-30.

Особенности гелиевого течеискателя ТИ1-50

- Цветной дисплей.
- Верхнее расположение входного фланца.
- Возможность архивирования и просмотра результатов испытаний.
- Возможность подключения ПК.
- Управление с помощью энкодера и клавиатуры.

- В большинстве случев течеискатель комплектовался тележкой, на которую устанавливался форвакуумный насос.

Течеискатель гелиевый масс-спектрометрический ТИ1-30, разработан коллективом АО "Завод "Измеритель" в Санкт-Петербурге. Течеискатель гелиевый ТИ1-30 производился начиная с 2006 года и был постепенно снят с производства с выходом течеискателя ТИ1-50. Течеискатель ТИ1-30 выпускался одновременно с течеискателем ТИ1-22 "Гелмасс". По сравнению с последним, ТИ1-30 имел большую гибкость интеграции в различные технологические системы, за счет использования в качестве системы управления промышленного компьютера.

Особенности гелиевого течеискателя ТИ1-30

- Большой цветной сенсорный экран.
- Промышленный компьютер на базе ОС "Windows".
- Возможность интеграции в локальную сеть предприятия.
- Возможность подключения периферийных устройств.

Течеискатель гелиевый масс-спектрометрический ТИ1-22 "Гелмасс", разработан коллективом АО "Завод "Измеритель" в Санкт-Петербурге. Течеискатель гелиевый ТИ1-22 "Гелмасс" производился одновременно с ТИ1-30 и был постепенно снят с производства с выходом более универсальной модели - течеискателя ТИ1-50. По сравнению с ТИ1-30, ТИ1-22 "Гелмасс" не мог работать в автоматическом режиме и был достаточно сложен в эксплуатации. За счет своей конструктивной простоты был крайне надежен. Многие течеискатели ТИ1-22 "Гелмасс" успешно эксплуатируется и сегодня.

Особенности гелиевого течеискателя ТИ1-22 "Гелмасс"

- Полуавтоматическая система управления.

- Цифровая обработка сигнала.

- Одноуровневое программирование.

- Двухстрочное отображение текстовой информации.

- Автоматический расчет чувствительности и потока гелия.

- Удобный пользовательский интерфейс.

- Возможность комплектации форвакуумными агрегатами различной производительности.

- Широкий диапазон регистрируемых течей.

- Быстрая реакция на течь.

- Короткое время выхода на рабочий режим.

- Высокочувствительная работа с щупом.

- Наличие байпасной линии позволяет использовать течеискатель для откачки вакуумных объемов контролируемых изделий.

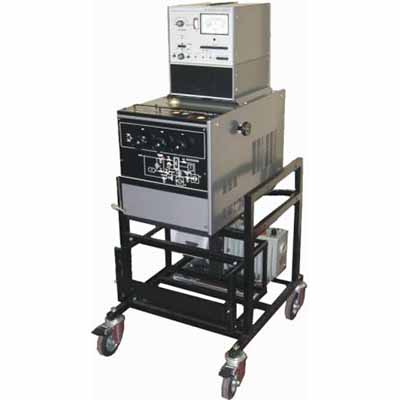

Течеискатель гелиевый масс-спектрометрический ТИ1-14, разработан коллективом АО "Завод "Измеритель" в Санкт-Петербурге.

Назначение гелиевого течеискателя ТИ1-14

Масс-спектрометрический течеискатель ТИ1-14М предназначен для контроля герметичности различных систем и объектов, допускающих откачку внутренней полости, а также запол­ненных гелием или смесью, содержащей гелий, и обнаруже­ния мест нарушения герметичности (течей). Течеискатель ТИ1-14М является комбинированным, позволяет работать в режиме «прямого потока» и «противотока». Использование режима «противоток» позволяет проверять на герметичность объекты значительного объема и с большим газовыделением.
Течеискатель является индикаторным прибором. Погрешность определения величины течи не нормируется. Течеискатель не подлежит поверке.

Основные области применения:
- контроль герметичности всех видов вакуумных систем и вакуумирован­ных объектов в процессе их изготовления и эксплуатации;
- контроль герметичности электровакуумных и полупроводниковых при­боров;
- контроль герметичности различных герметизированных неоткачи­ваемых объектов, изделий и пр.

Течеискатель гелиевый масс-спектрометрический ПТИ-10, разработан коллективом завода "Измеритель" в Ленинграде. Гелиевый масс-спектрометрический течеискатель ПТИ-10 предназначен для испытаний на герметичность различных систем и объектов, допускающих откачку внутренней полости, а также заполненных гелием или смесью, содержащей гелий, и обнаружения мест нарушения герметичности (течей).

Течеискатель ПТИ-10 является универсальным прибором, рассчитанным на все виды контроля герметичности с применением гелия в качестве пробного газа. Погрешность определения течи данным прибором не нормируется.

Основные области применения:

- контроль герметичности электровакуумных и полупроводниковых приборов;

- контроль герметичности всех видов вакуумных систем и вакуумированных объектов в процессе их изготовления и эксплуатации;

- контроль герметичности различных герметизированных неоткачиваемых объектов, изделий и пр.;

Технические данные

1. Минимальный поток гелия без дросселирования откачки - не более 7*10-12 м3Па/с.

2. Минимальный поток гелия с дросселированием откачки, не более 7*10-13 м3Па/с.

3. В течеискателе имеются стрелочный индикатор течи, акустический индикатор с регулировкой громкости и порога срабатывания и световой индикатор. Имеется выход на электронный автоматический потенциометр.

4. Допускается непрерывная работа в течении 24 часов, включая время прогрева.

5. Мощность потребления – не более 900ВА.

6. Наработка на отказ – 1500 часов.

7. Габаритные размеры – 1400*675*620 мм.

8. Вес – 170кг.

Ниже описан механизм смены катодов и чистки масс-спектрометрического анализатора в течеискателе ТИ1-50 производства АО "Завод "Измеритель". Вы можете провести замену катодов сами (по описанной ниже инструкции), но лучше доверить эту работу нашим специалистам.
