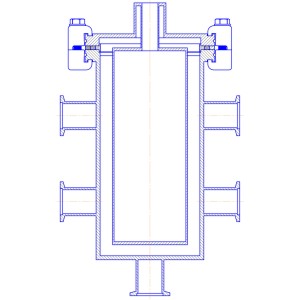

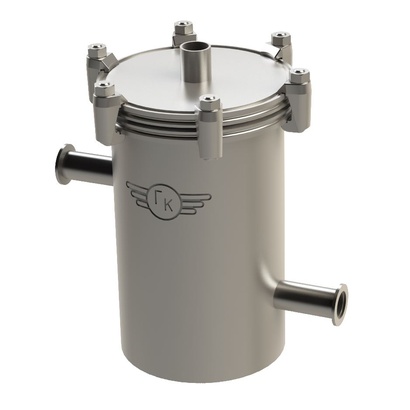

Заливные азотные ловушки используются для предотвращения попадания паров рабочей жидкости, которая используется в насосах, в вакуумную систему / камеру. Азотная ловушка представляет собой стакан, изолированный от атмосферы вакуумной рубашкой. В стакан азотной ловушки заливается жидкий азот, противоположная поверхность стакана является элементом вакуумной системы и обеспечивает эффективную конденсацию ("вымораживание") паров жидкостей (масло, вода и др.). Азотные ловушки выполнены из нержавеющей стали с присоединительными быстроразъемными фланцами.

Внутренний стакан азотной ловушки имеет тепловую развязку с внешним корпусом ловушки. Нашим предприятием разработана целая линейка различных заливных азотных ловушек для использования в различных технологических процессах таких как:

• Течеискание (снижение уровня фона масс-спектрометрического течеискателя).

• Защита откачных агрегатов (например, спиральных вакуумных насосов).

• Защита вакуумных систем или вакуумных камер от паров масла.

Все производимые нами азотные ловушки выполнены из коррозионностойкой нержавеющей стали 12Х18Н10Т с контролем качества материала, изготовления и сборки. Каждое изделие проверяется на герметичность масс-спектрометрическим гелиевым течеискателем.

Основные параметры заливной азотной ловушки производства НПО "Геликон":

• Объем внутренней колбы: 1 литр / 2 литра.

• Присоединительные фланцы стандарта ISO-KF(NW).

• Материал - нержавеющая сталь 12Х18Н10Т.

• Уплотнительное кольцо - VITON.

• Предельный рабочий вакуум: 1х10^-6 Па (1х10^-8 Торр).

• Герметичность вакуумной полости, не более 1х10^-9 м³хПа/сек.

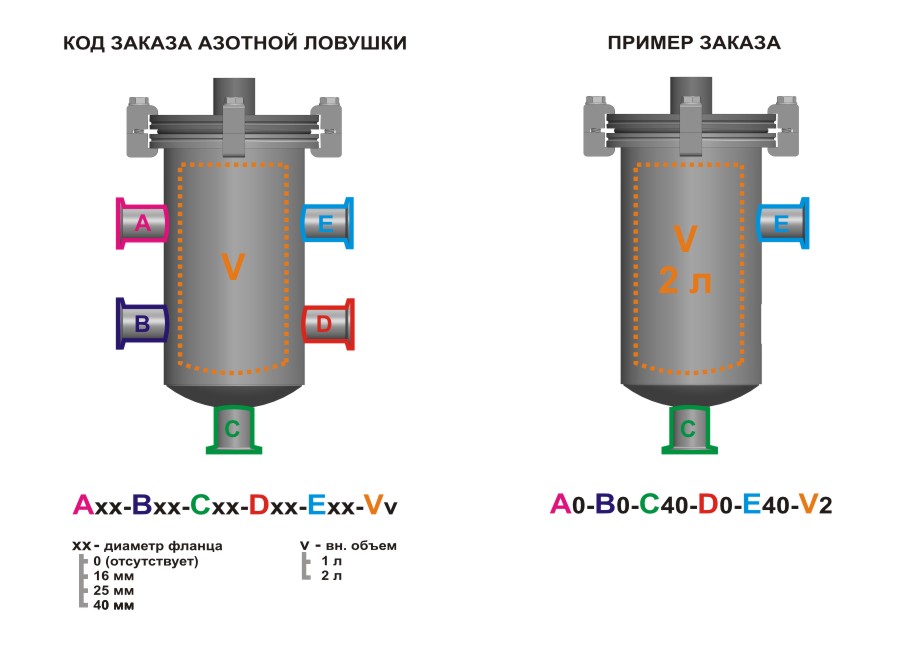

На нашем предприятии вы можете выбрать и купить как стандартную азотную ловушку, специально созданную для работы с течеискателем ТИ1-50 (смотреть... ), так и заказать азотную ловушку,  оптимально подходящую под ваши нужды  (выбрать объем ловушки, количество, положение и диаметр фланцев). Для того чтобы сделать ваш выбор более удобным, для формирования заказа, используйте схему приведенную ниже.
