Сильфоны вакуумные

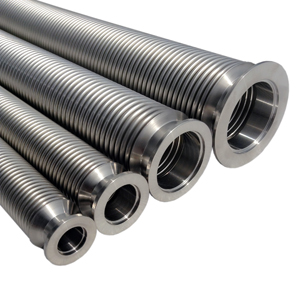

Вакуумный сильфон - это тонкостенная металлическая трубка с гофрированной (волнообразной) боковой поверхностью. Основным предназначением вакуумного сильфона является соединения вакуумных компонентов между собой. Также, подобные сильфоны применяют при необходимости добиться осевой или боковой компенсации.



Данная конструкция имеет ряд преимуществ: компенсация при тепловом расширении, предотвращение передачи вибрации, стойкость к коррозии, простота монтажа, надежность в эксплуатации. Гибкие Вакуумные сильфоны имеют на обоих концах фланцы стандарта ISO-KF(NW) или ISO-K.



Длины сильфонов стандартизованы и указываются при заказе продукции.



Материал фланцев - нержавеющая сталь.

Диапазон рабочих температур: от -200 до 450 С.

Минимальное рабочее давление: до 1*10-10 Торр.





   Купить сильфон вакуумный в Санкт-Петербурге

Сильфоны для соединения ISO-KF



Длина / Фланец

250 мм

500 мм

750 мм

1000 мм

KF(NW)16 ГТКБ.А16.250 ГТКБ.А16.500 ГТКБ.А16.750 ГТКБ.А16.1000
KF(NW)25 ГТКБ.А25.250 ГТКБ.А25.500 ГТКБ.А25.750 ГТКБ.А25.1000
KF(NW)40 ГТКБ.А40.250 ГТКБ.А40.500 ГТКБ.А40.750 ГТКБ.А40.1000
KF(NW)50 ГТКБ.А50.250 ГТКБ.А50.500 ГТКБ.А50.750 ГТКБ.А50.1000



Длина / Фланец

1500 мм

2000 мм

2500 мм

3000 мм

KF(NW)25 ГТКБ.А25.1500 ГТКБ.А25.2000 ГТКБ.А25.2500 ГТКБ.А25.3000
KF(NW)40 ГТКБ.А40.1500 ГТКБ.А40.2000 ГТКБ.А40.2500 ГТКБ.А40.3000
KF(NW)50 ГТКБ.А50.1500 ГТКБ.А50.2000 ГТКБ.А50.2500 ГТКБ.А50.3000



НПО "Геликон". Заказать оборудование.



alarm

При необходимости возможно изготовление и поставка сильфона нестандартной длины по отдельному запросу.









Сильфоны для соединения ISO-K



Длина / Фланец

250 мм

500 мм

750 мм

1000 мм

ISO-K 63 ГТКБ.B63.250 ГТКБ.B63.500 ГТКБ.B63.750 ГТКБ.B63.1000
ISO-K 80 ГТКБ.B80.250 ГТКБ.B80.500 ГТКБ.B80.750 ГТКБ.B80.1000
ISO-K 100 ГТКБ.B100.250 ГТКБ.B100.500 ГТКБ.B100.750 ГТКБ.B100.1000
ISO-K 160 ГТКБ.B160.250 ГТКБ.B160.500 ГТКБ.B160.750 ГТКБ.B160.1000
ISO-K 200 ГТКБ.B200.250 ГТКБ.B200.500 ГТКБ.B200.750 ГТКБ.B200.1000
ISO-K 250 ГТКБ.B250.250 ГТКБ.B250.500 ГТКБ.B250.750 ГТКБ.B250.1000
ISO-K 320 ГТКБ.B300.250 ГТКБ.B300.500 ГТКБ.B300.750 ГТКБ.B300.1000



НПО "Геликон". Заказать оборудование.



alarm

При необходимости возможно изготовление и поставка сильфона нестандартной длины по отдельному запросу.









Сильфоны для соединения CF (ConFlat)



EV Part Number.

Size

A

B

Material

Order Number

EVFXR16-250CF CF16 33.8 250 304SS B703
EVFXR16-500CF CF16 33.8 500 304SS B704
EVFXR16-750CF CF16 33.8 750 304SS B705
EVFXR16-1000CF CF16 33.8 1000 304SS B706
EVFXR35-250CF CF35 69.5 250 304SS B711
EVFXR35-500CF CF35 69.5 500 304SS B712
EVFXR35-750CF CF35 69.5 750 304SS B713
EVFXR35-1000CF CF35 69.5 1000 304SS B714
EVFXR63-250CF CF63 113.6 250 304SS B735
EVFXR63-500CF CF63 113.6 500 304SS B736
EVFXR63-750CF CF63 113.6 750 304SS B737
EVFXR63-1000CF CF63 113.6 1000 304SS B738
EVFXR100-250CF CF100 151.6 250 304SS B741
EVFXR100-500CF CF100 151.6 500 304SS B742
EVFXR100-750CF CF100 151.6 750 304SS B743
EVFXR100-1000CF CF100 151.6 1000 304SS B744



НПО "Геликон". Заказать оборудование.



alarm

При необходимости возможно изготовление и поставка сильфона нестандартной длины по отдельному запросу.









 Сильфон вакуумный для соединения CF

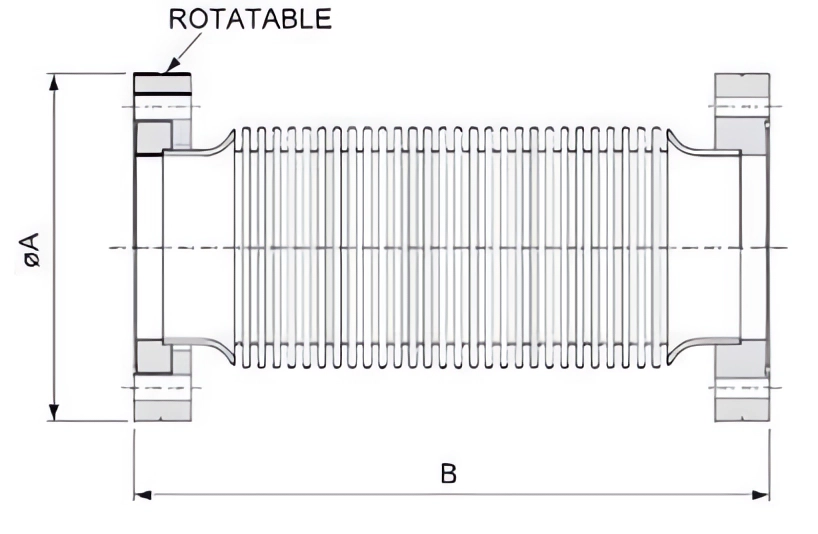

 Шланг вакуумный армированный с одним фланцем CF, вращающийся
