Течеискатель гелиевый ТИ1-50М «ГелиТест»
Современный аналог гелиевых течеискателей ТИ1-50, ТИ1-30, ТИ1-22 "Гелмасс", ТИ1-14, ПТИ-10 и др., производившихся заводом "Измеритель".
Гелиевый течеискатель ТИ1-50М «ГелиТест» универсальный высокочувствительный прибор, предназначенный для испытания на герметичность различных систем и объектов, допускающих откачку внутренней полости, а также заполненных гелием или смесью, содержащей гелий. Течеискатель позволяет обнаруживать места нарушения герметичности (течей). Течеискатель внесен в Государственный реестр средств измерений.

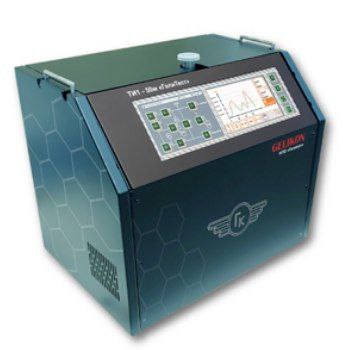

Общепромышленное исполнение течеискателя ТИ1-50М «ГелиТест» |

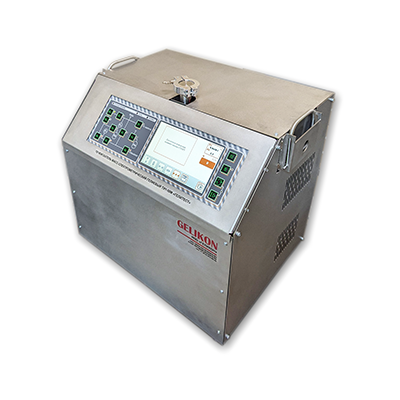

Исполнение течеискателя ТИ1-50М «ГелиТест» для атомной отрасли |
|||||
 |
Легкий алюминиевый корпус состоит из быстросъемных независимых панелей, устанвленных на общем каркасе. |
 |

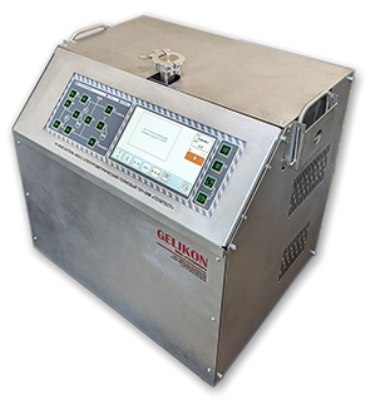

Корпусные элементы течеискателя изготовлены из неокрашенной нержавеющей стали, устойчивой к дезактивирующим растворам: NaOH (5%) + КМnO4 (0,5%) и HNO3 (5%) + Н2С2O4 (0,5%). |
|||
Это интересно!Об устройстве гелиевого масс-спектрометрического течеискателя можно прочитать здесь... С методами контроля герметичности гелиевым течеискателем вы можете ознакомиться здесь... |
Дополнительные опции, аксессуары и запасные части для гелиевого течеискателя (подробнее...) |
||||||
|
Гелиевый течеискатель ТИ1-50М «ГелиТест» оснащен интерфейсом связи с ПК и интерфейсом управления внешними устройствами. Благодаря этому, течеискатель может быть встроен в различные испытательные системы.

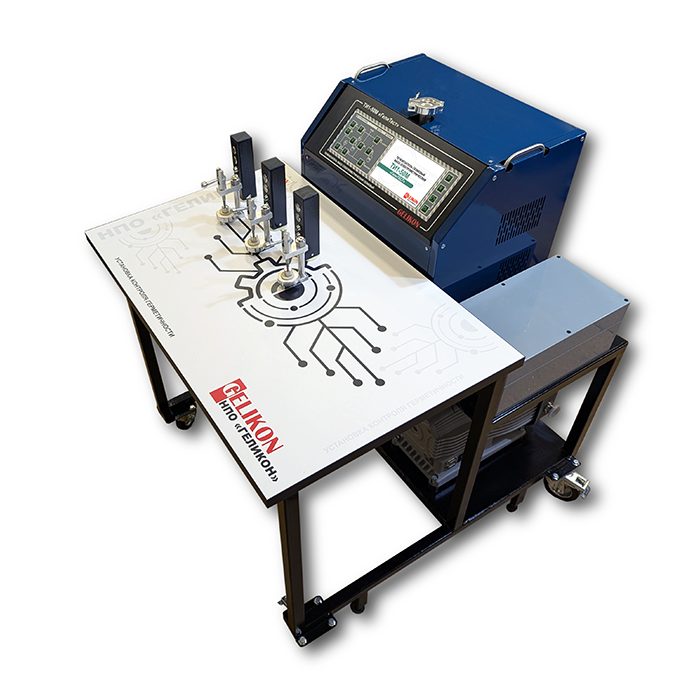

НПО «Геликон» может разрабатать и произвести систему контроля герметичности и нестандартную технологическую оснастку под подтребности именно Вашего производства. Подробнее...
Для откачки больших объектов, в комплекте с течеискателем, может быть поставлен откачной пост высокой производительности. Подробнее... |
 |
|||||
 |

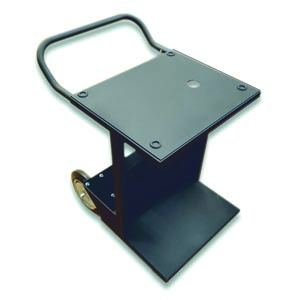

Мобильная стойка (тележка)
В стандартный комплект поставки течеискателя входит мобильная стойка (тележка). Мобильная стойка необходима для удобства транспортировки течеискателя и установки ФВН насоса. |
 |
Насос ФВН
При заказе течеискателя Закачик может выбрать тип и производительность форвакуумного насоса.
|
|||
 |
Набор для обдува гелием
Необходим для проведения контроля герметичности методом обдува.
|
 |
Катод для гелиевого течеискателя
Катод термоэмиссионный, функциональный аналог ех5.320.012. Совместим с большинством отечественных гелиевых течеискателей.
|
|||
 |
Сверхгибкий щуп "FlexyProbe"
Необходим для проведения контроля герметичности методом щупа.
|
 |
Пульт управления для течеискателя ТИ1-50М "ГелиТест"
Пульт позволяет использовать основные функции течеискателя, находясь от него на расстоянии до 20 метров.
|
|||
 |

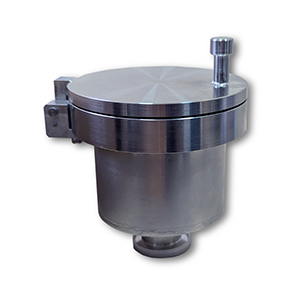

Камера вакуумная
Необходима для проведения контроля герметичности методом вакуумной камеры. Габариты камеры и конфигурация фланцев согласуются с конкретным Заказчиком.
|
 |
Насос турбомолекулярный ТМГН-51М
Устанавливается в течеискатели ТИ1-50М "ГелиТест". Может быть использован в качестве современного аналога насоса ТМГН-50.
|
|||
 |
Ловушка азотная заливная для ТИ
Ловушка предназначенна для установки на гелиевые течеискатели, оснащенные входным фланцем ISO-KF(NW)25 с верхним расположением. Необходима для проведения контроля герметичности изделий, откачка которых может вызвать загрязнение вакуумной системы течеискателя.
|
 |
Клапан электромагнитный для течеискателя ТИ1-50М "ГелиТест"
Рекомендуем иметь запасной клапан в комплекте ЗИП, в том случае если вакуумная система течеискателя может быть загрязнена в следствие технологического процесса.
|
|||
Технические характеристики гелиевого течеискателя ТИ1-50м "ГелиТест"
|
Наименование характеристики |
Значение |
|
Диапазон показаний по входу течеискателя, Па•м3/с |
от 5•10-13 до 1•10-5 |
|
Диапазон показаний при работе способом щупа, Па•м3/с |
от 1•10-9 до 1•10-5 |
|
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины: |
|
|
- режим прямотока (диапазон измерения от 5•10-13 до 5•10-7 Па•м3/с) |
±(0.30+Qнпи/Qизм)•100* |
|
- режим противотока (диапазон измерения от 4•10-11 до 1•10-5 Па•м3/с) |
±50 |
|
- режим щупа |
не нормируется |
|
Время выхода на режим готовности к измерениям, не более, мин |
5 |
|
Напряжение питания переменного тока, В, Гц |
220±10%, 50±1 |
|
Потребляемая мощность, В•А |
1200 |
|
Габаритные размеры (ШхВхГ), не более, мм |
480х470х390 |
|
Масса, не более, кг |
40 |
|
Средняя наработка до метрологического отказа, ч |
15000 |
|
Средний срок службы, лет |
10 |
|
Минимальный регистрируемый поток, Па•м3/с: |
|
|
- режим прямотока |
5•10-13 |
|
- режим противотока |
4•10-11 |
|
- режим щупа |
1•10-9 |
|
Максимальное рабочее давление на входе, Па: |
|
|
- режим прямотока |
20 |
|
- режим противотока без дросселирования входа |
1000 |
|
- режим противотока с дросселированием входа (дроссельная диафрагма) |
100000 |
|
Минимальное время реакции на поток пробного газа по входу, с |
1 |
|
Время реакции в режиме щупа (со щупом 10 метров), с |
6 |
|
Продолжительность непрерывной работы, ч |
24 |
Функциональные характеристики гелиевого течеискателя ТИ1-50м "ГелиТест"
|
Наименование характеристики |
Значение |
|
Специальный вход для сверхгибкого металлокерамического щупа FlexyProbe с разъемом Ø5 мм для возможности работы течеискателя в режиме щупа без отсоединения входного фланца от объекта |
наличие |
|
Режим "БАЙПАС" |
наличие |
|
Анализатор со 180-ти градусной фокусировкой в однородном магнитном поле, двойная катодная ячейка |
наличие |
|
Высокопрочные формоустойчивые вольфрамовые катоды, изготовленные по технологии микроимпульсной компрессионной пайкосварки |
наличие |
|
Авто диагностика работоспособности прибора при включении и во время работы |
наличие |
|
Браковочный порог со звуковой индикацией при превышении и цветовая графическая и цифровая сигнализация |
наличие |
|
Автоматическая калибровка течеискателя по внутренней и/или внешней гелиевой течи |
наличие |
|
Встраивание во внешнюю выхлопную магистраль |
наличие |
|
Вход для напуска чистого газа |
наличие |
|
Мнемосхема управления вакуумной системы течеискателя в ручном режиме |
наличие |
|
Сенсорный экран |
наличие |
|
Разъем для внешнего управления течеискателя для встраивания в централизованные системы автоматического управления |
наличие |
|
Следящая компенсация фона |
наличие |
|
Выбор единиц измерения потока: - Па•м3/с; - мбар•л/с; - мВ; - л•мкм.рт.ст/с; - атм•см3/с. |
наличие |
Комплект поставки гелиевого течеискателя ТИ1-50м "ГелиТест"
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
1.1 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "ГелиТест" |
ГТКБ.033.00.00.000 |
1 |
|
|
2.1 Дополнительные принадлежности: |
|||
|
2.1 Катод микросварной вольфрамовый формоустойчивый на ленте |
ГТКБ5.320.012 |
1 уп. |
Для анализатора |
|
2.2 Прокладка |
ГТКБ8.683.392 |
2 |
Для анализатора |
|
2.3 Прокладка |
ГТКБ8.683.393 |
1 |
Для анализатора |
|
2.4 Прокладка |
ГТКБ8.683.400 |
2 |
Для датчиков давления |
|
2.5 Диафрагма |
ГТКБ.033.05.00.001 |
1 |
Для расширения рабочего диапазона давлений на входе |
|
2.6 Кабель питания (5 метров) |
1 |
Для сети 220В, 50 Гц |
|
|
2.7 Тележка транспортировочная |
ГТКБ.033.04.00.000 |
1 |
|
|
2.8 Набор инструмента для обслуживания |
ГТКБ.033.05.001 |
1 |
Ключи шестигранные, ключи гаечные, отвертки, спец инструмент. |
|
3.1 Эксплуатационная документация |
|||
|
3.1 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "Гелий Тест". Руководство по эксплуатации. |
ГТКБ.033.00.00.000 РЭ |
1 |
|
|
3.2 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "Гелий Тест". Формуляр. |
ГТКБ.033.00.00.000 ФО |
1 |
|
|
3.3 Течь гелиевая "Гелит-1" Паспорт с отметками о поверке. |
ТДМК0.339.022 ПС |
1 |
|
Опции для гелиевого течеискателя ТИ1-50М "ГелиТест"
(не входят в стандартный комплект поставки)
|
Наименование опции |
Артикул для заказа |
|
Пульт дистанционного управления, 20 метров |
ГТКБ.033.05.002 |
|
Сверхгибкий металлокерамический щуп Flexy Probe 5 метров |
|
|
Сверхгибкий металлокерамический щуп Flexy Probe 10 метров |
|
|
Насадка для щупа |
|
|
Комплект фильтров для щупа Flexy Probe |
|
|
Комплект для обслуживания течеискателя (Масло, фильтр, фильтр, катоды 2 шт., |
|
|
Комплект для обдува изделий пробным газом стандартный |
ГТКБ.018.00.000 |
|
Ловушка азотная |
А25-С25-Е25-V1 |
|
Камера вакуумная для проведения испытаний |
|
|
Течь гелиевая для калибровки щупа (атмосферная) |
|
|
Чехол для хранения (ткань) |
|
|

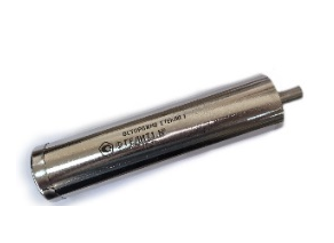

Гелиевая течь Гелит-1 |
|
|
Клапан вакуумный ручной угловой Ду25 КВРУ-25 |
|
|
Клапан вакуумный ручной прямой Ду25 КВРП-25 |
|
|
Сильфон вакуумный Ду25 (длина 500/1000/1500/2000 мм указывается при заказе) |
|
|
Хомут быстроразъемный KF(NW)25 |
|
|
Кольцо центрирующее KF(NW)25 c уплотнением витон |
|
