Щуп (пробозаборник) металлокерамический "FlexyProbe"

Монолитный сверхгибкий щуп "FlexyProbe" для масс-спектрометрических течеискателей (аналог ТФИЯ.408861.006-05 и ТФИЯ.408861.006-06). Щуп состоит из гибкого корпуса-карандаша, внутри которого герметично запрессован металлокерамический ограничитель расхода, и металлического наконечника. Щуп может использоваться с любыми течеискателями имеющими входной фланец NW (KF) 25, а по заказу может комплектоваться переходником для течеискателей ПТИ-7, ПТИ-10 или для спец. порта на течеискателях Alcatel (Adixen) и MS40 (VIC) для работы в режимах sniff.

Щуп "FlexyProbe" прошел испытания на совместимость  с течеискателями: ПТИ-7, ПТИ-10, ТИ1-14, ТИ1-15, ТИ1-17, ТИ1-20,  ТИ1-22, ТИ1-22 «Гелмасс», ТИ1-22/1, ТИ1-30, ТИ1-50, MS-40, MS-40 GT, MS-60, Alcatel (Adixen) ASM 142, Alcatel (Adixen) ASM 182.  Является современным функциональным аналогом щупов производившихся АО "Завод "Измеритель": ТФИЯ.408861.006-05, ТФИЯ.408861.006-06, ТФИЯ.408861.006-07, ТФИЯ.408861.006-08, ТФИЯ.408861.006-09.

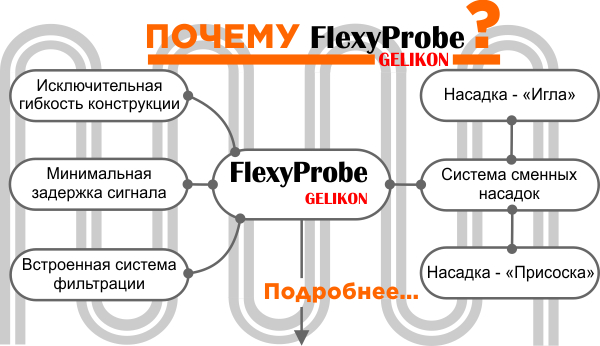

 Особенности щупа "FlexyProbe"

• Поиск течей в самых труднодоступных местах благодаря исключительной гибкости конструкции.

• Минимальная задержка сигнала от течи, как результат оптимальной конструкции.

• Прочность корпуса, исключающая поломки и утечки даже в тяжелых условиях эксплуатации.

• Система фильтрации для предотвращения засоров.

• Запас сменных фильтров в комплекте поставки.

• Простота замены и низкая стоимость фильтрующих элементов, обеспечивают длительную бесперебойную эксплуатацию щупа в производственных условиях.

• Сменная сгибаемая игольчатая насадка для точного обнаружения мест утечки в труднодоступных местах.

Конструкция

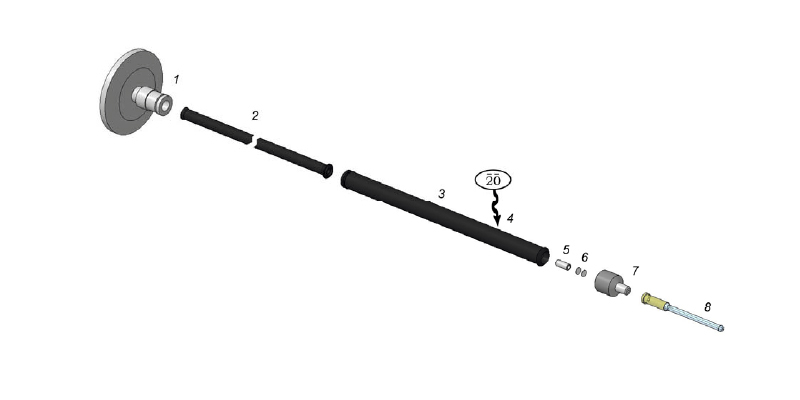

Щуп состоит из гибкого корпуса-карандаша (3) с металлическим наконечником (7), герметично соединяющимся с остальными узлами конструкции при помощи защелки. На корпусе нанесена несмываемая маркировка (4) величины расхода газа через щуп в см³/мин; пример маркировки для щупа с расходом 20 см3/мин показан на рисунке. В полости наконечника расположены сменные дисковые фильтрующие элементы (6). Количество устанавливаемых элементов зависит от степени загрязненности проверяемых объектов и может изменяться от 1 (для работы в чистой среде) до 3 (для сильно загрязненных объектов). Заводская комплектация 2 элемента надежно защищает щуп в большинстве областей применения. Смена фильтров осуществляется путем снятия наконечника (7) с корпуса (3) усилием от руки, направленным по оси корпуса при одновременном вращательном движении. Обратная установка наконечника производится поворотом и нажатием до защелкивания его на замке корпуса щупа.

Внутри корпуса щупа расположен также герметично запрессованный металлокерамический ограничитель расхода (5), обеспечивающий заданную величину потока газа через щуп. Трубка (2) необходимой длины является связующим звеном между щупом и устройством (1) подключения к течеискателю. Окончание трубки имеет специальную заделку в металлическом фитинге, оснащенном присоединительной резьбой М5 (наружная). При необходимости фитинг может быть вывернут из фланца, поставляемого в комплекте и присоединен к другому устройству. Во избежание утечек не извлекайте трубку (2) из фитинга и не укорачивайте ее.

Для точного обнаружения мелких течей в труднодоступных местах на носик наконечника может одеваться сменная насадка (8) (при необходимости могут быть использованы медицинские иглы различного диаметра), либо присоска, позволяющая расширить зону проверки (поставляется по заказу).

Комплект поставки

Щуп поставляется в виде следующего стандартного комплекта, уложенного в упаковку:

• Щуп в сборе с присоединительным фитингом - 1 шт.

• Сменная игла-насадка для точного поиска мелких течей (с защитным колпачком)  - 1 шт.

• Запасные фильтрующие элементы - 10 шт.

• Техническое описание - 1 шт.

Фильтрующие элементы сверх входящих в комплект поставки, переходники, а также присоски могут быть заказаны дополнительно.

Дополнительная комплектация

Эластичная насадка (присоска) является дополнительным аксессуаром, устанавливаемым на наконечник металлокерамических щупов типа "FlexyProbe". Насадка обеспечивает расширение зоны забора пробы до 20 мм, что позволяет ускорить проведение предварительной проверки герметичности. Дополнительно наскадка может помочь контролировать герметичность поверхностей, имеющих неровный рельеф (сварных швов с усилением валика и пр.).

Насадка состоит из пластмассового корпуса, герметично стыкующегося с колпачком щупа, а также установленной в нем эластичной чашки, изготовленной из материала с повышенной износостойкостью, способного легко скользить по проверяемой поверхности, повторяя ее рельеф.

Наклонная компоновка корпуса насадки обеспечивает удобство при длительной проверке изделий при помощи щупа-карандаша, снижая утомляемость оператора. Использованные в конструкции материалы гарантируют большой срок службы и эксплуатационную надежность.

 При запросе коммерческого предложения или информационных материалов, просим указать модель течеискателя с которой Вы планируете использовать данный щуп.
