Насос предназначен для получения высокого и сверхвысокого вакуума в герметичных объёмах. Насос может применяться в гелиевых течеискателях, масс-спектрометрах, вакуумных установках, требующих получения высокого вакуума в небольших объёмах.
Современный аналог гибридного турбомолекулярного насоса ТМГН-50/63, производившегося АО "Завод "Измеритель".

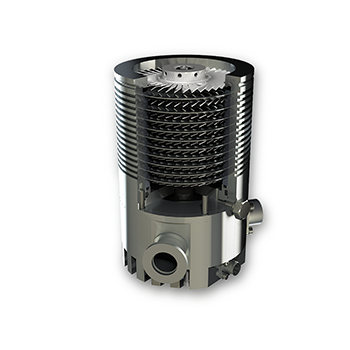

Управление насосом осуществляется с помощью блока управления насосом МБУ-01 или платы-контроллера. Насос представляет собой комбинированную высокооборотную осевую турбину, имеющую в своем составе вязкостную ступень. Привод насоса обеспечивается электродвигателем на постоянных магнитах по схеме трехфазной обмотки со средней точкой.
Особенности конструкции насоса:
-
Компактные размеры;
-
Защита от прорыва атмосферы;
-
Может быть использован при любом положении.
Технические характеристики
| Параметр | ТМГН-51М |
|---|---|
| Входной фланец | ISO-F63 |
| Предельное остаточное давление (Па, не более) | 3х10-6 |
| Скорость откачки по гелию (л/с) | 55 |
| Частота вращения ротора (об/мин): | 50 000 |
| Габаритные размеры (мм): | Ø115х150 |
| Масса (кг): | 2,15 |
|
|
