Особенности насосов Ulvac серии GHD
|
Видиы насосов типа GHD:
 |
 |

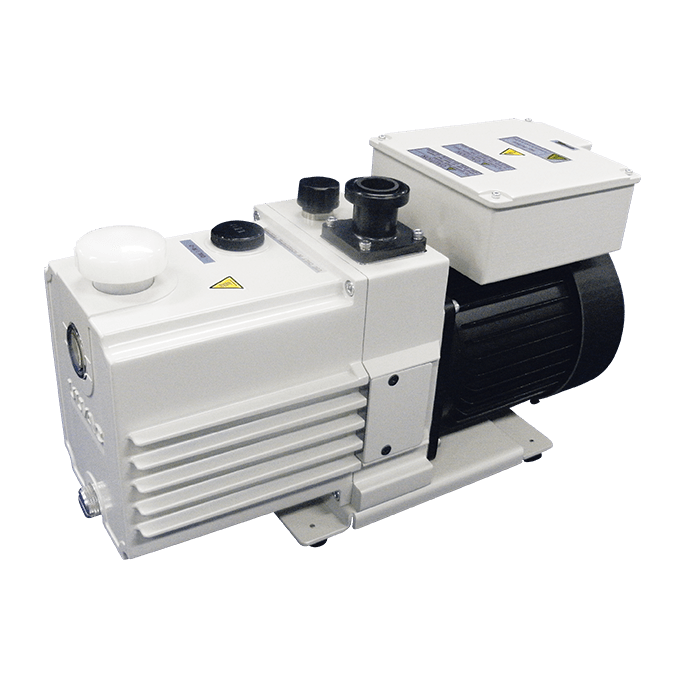

| GHD-031A | GHD-101A |
Характеристики :
|
|
GHD-031A |
GHD-101A | ||
|---|---|---|---|---|
50Hz |
50Hz | |||
| Фактическая скорость | л/мин | 30 | 100 | |
| Предельное давление※1 | Па | 0.67 | ||
| Двигатель※2 | Однофазный, 100V～120V 200～240V, 100W, 2P, Capacitor run |
Однофазный, 100V, 300W, 2P, Capacitor run |
||
| Ток полной нагрузки | A | 1.85 (100V), 1.8 (110V) | 5.5 | |
| 0.94 (200V), 0.84 (240V) | ||||
| Объём масла | мл | 370 | 1000 | |
| Рекоммендованное масло | R-2 | |||
| Вес | кг | 9.3 | 22 | |
| Диаметр впускного клапана | мм | KF-16 | KF-25 | |
| Диаметр выходного отверстия | G3/4 | G1 | ||
| Рабочая температура | ℃ | 7～40 | ||
| Размеры | мм | 120(Ш)×288.5(Д)×163(В) | 150(Ш)×413.5(Д)×234(В) | |
※1: Максимальное давление измеряется манометром Пирани.
(В случае измерения манометром МакЛеода значение на порядок ниже для насосов с Предельным давлением 1,3 Па и менее.)
※2: Вилка источника питания и код источника питания не включены.
|
|
GHD-031A |
GHD-101A | ||
|---|---|---|---|---|
60Hz |
60Hz | |||
| Фактическая скорость | л/мин | 36 | 120 | |
| Ток полной нагрузки | A | 1.89 (100V), 1.71 (120V) | 6,3 | |
| 1.02 (200V), 1.03 (240V) | ||||
Графики рабочих характеристик и схемы насосов:
 |
 |

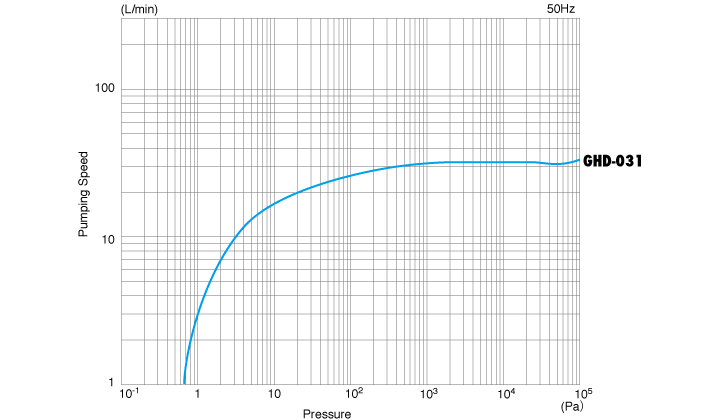

Характеристика скорости откачки насоса Ulvac GHD-031A |

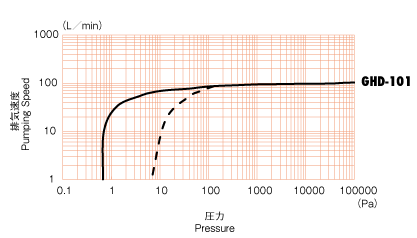

Характеристика скорости откачки насоса Ulvac GHD-101A |
