Насосы Ulvac серии GLD

Ulvac

Особенности насосов Ulvac серии GLD

Двухступенчатая выхлопная система имеет более низкое давление (хороший вакуум), чем одноступенчатая выхлопная система.
Низкий уровень шума и низкая вибрация.
Механизм предотвращения обратного потока предотвращает обратный поток масла в вакуумную камеру, когда она остановлена из-за сбоя питания.
Скорость выхлопа стабильна за счет установки механизма принудительной подачи масла.
Возможна работа от атмосферного давления.
Простое соединение с помощью штифтов внутренних компонентов и обслуживание с помощью фланцевого двигателя.

Видиы насосов типа GLD:

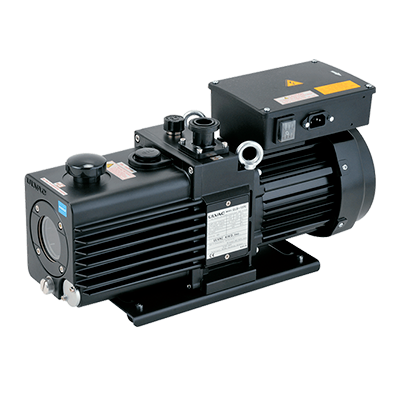

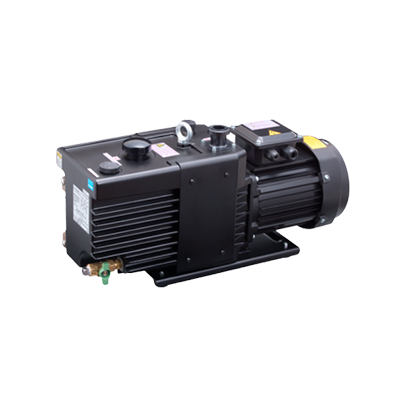

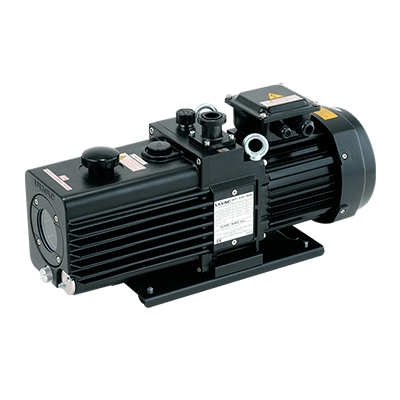

GLD-040	GLD-137AA, GLD-202AA	GLD-137CC, GLD-202BB	GLD-280A

Характеристики :

			GLD-040	GLD-137AA	GLD-137CC	GLD-202AA	GLD-202BB	GLD-280A
			50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
Фактическая скорость перекачки		л/мин	40	135	135	200	200	280
Предельное давление^※1	G.V. Закрыт	Па	0.67
Предельное давление^※1	G.V. Открыт	Па	6,70
Двигатель^※2			Однофазный, 100V～120V／200～240V 200W, 4P, Capacitor start/run	Трехфазный, 200-240V／380-460V, 400W, 4P	Однофазный, 100～120V／200～240V , 400W, 4P	Трехфазный, 200-240V／380-460V, 550W, 4P	Однофазный, 100～120V／200～240V, 550W, 4P Capacitor start/run	Трехфазный, 200-240V／380-460V, 750W, 4P
Ток полной нагрузки		A	4.2 (100V), 4.4 (110V)	2.1 (200V), 2.2 (220V)	6.8 (100～120V)	3.0 (200V), 3.1 (220V)	8.2 (100～120V)	3.6 (200V), 3.7 (220V)
			4.6 (115V), 5.05 (120V)	2.3 (230V), 2.5 (240V)	6.8 (100～120V)	3.3 (230V), 3.6 (240V)	8.2 (100～120V)	4,0 (230V), 4,2(240V)
			2.1 (200V), 2.2 (220V)	1.3 (380V), 1.3 (400V)	3.5 (200～240V)	1.8 (380V), 1.9 (400V)	4.1 (200～240V)	2.1 (380V), 2.3 (400V)
			2.3 (230V), 2.6 (240V)	1.4 (415V)	3.5 (200～240V)	2.0 (415V)	4.1 (200～240V)	2.4 (415V)
Обем масла		мл	550～800	1000	1000	1100	1100	700～1100
Рекоммендованное масло			R-2	SMR-100				R-7
Вес		кг	16	26	29	29	31	34,5
Диаметр впускного клапана		мм	KF-25
Рабочая температура		℃	7～40
Размеры		мм	150(Ш)×425.5(Д)×240.5(В)	170(Ш)×485.5(Д)×240(В)	170(Ш)×487.5(Д)×249.5(В)	170(Ш)×513.5(Д)×240(В)	170(Ш)×515.5(Д)×249.5(В)	181(Ш)×536(Д)×269(В)

※1: Максимальное давление измеряется манометром Пирани.
(В случае измерения манометром МакЛеода значение на порядок ниже для насосов с Предельным давлением 1,3 Па и менее.)
※2: Вилка источника питания и код источника питания не включены.

		GLD-040	GLD-137AA	GLD-137CC	GLD-202AA	GLD-202BB	GLD-280A
		60Hz	60Hz	60Hz	60Hz	60Hz	60Hz
Фактическая скорость перекачки	л/мин	48	162	162	240	240	336
Ток полной нагрузки	A	3.6 (100V), 3.4 (110V)	2.0 (200V), 1.9 (220V)	5.8 (100～120V)	2.7 (200V), 2.7 (220V)	7.9 (100～120V)	3.2 (200V), 3.2 (220V)
		3.4 (115V), 3.6 (120V)	1.9 (230V), 2.0 (240V)	5.8 (100～120V)	2.7 (230V), 2.8 (240V)	7.9 (100～120V)	3,2 (230V), 3,2(240V)
		1.8 (200V), 2.7 (220V)	1.1 (380V), 1.1 (400V)	2.9 (200～240V)	1.5 (380V), 1.6 (400V)	3.9 (200～240V)	1.9 (380V), 1.9 (400V)
		1.7 (230V), 1.8 (240V)	1.15 (440V), 1.2 (460V)	2.9 (200～240V)	1.7 (440V), 1.7 (460V)	3.9 (200～240V)	1.9 (440V), 2.0 (460V)

Графики рабочих характеристик и схемы насосов:

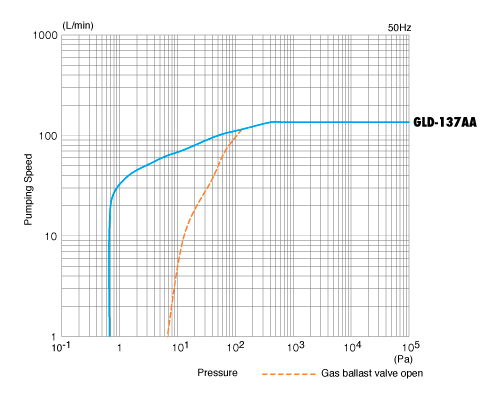

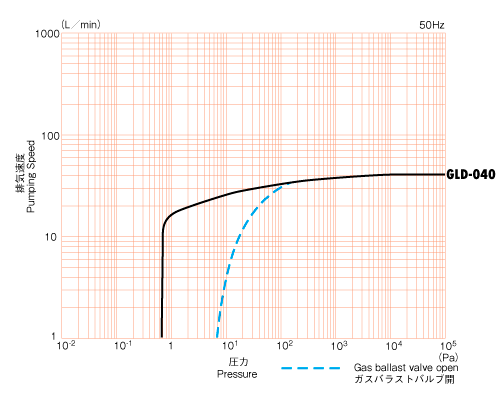

Характеристика скорости откачки насоса Ulvac GLD-040	Характеристика скорости откачки насоса Ulvac GLD-137AA

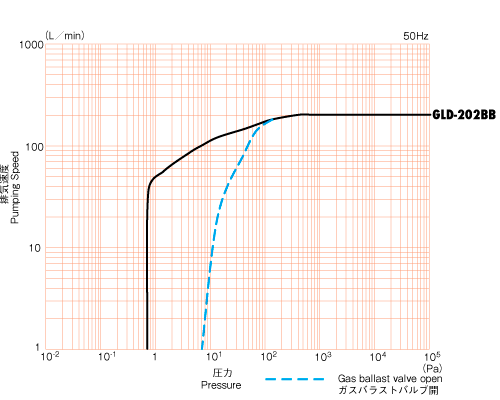

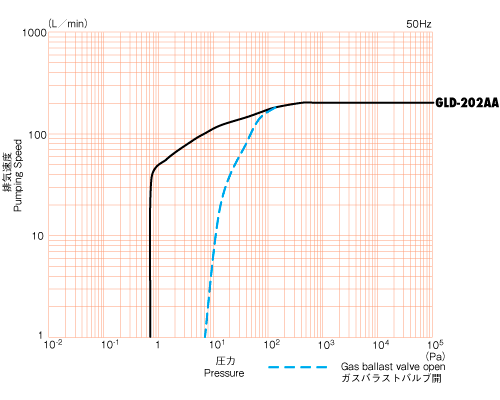

Характеристика скорости откачки насоса Ulvac GLD-202AA	Характеристика скорости откачки насоса Ulvac GLD-202BB

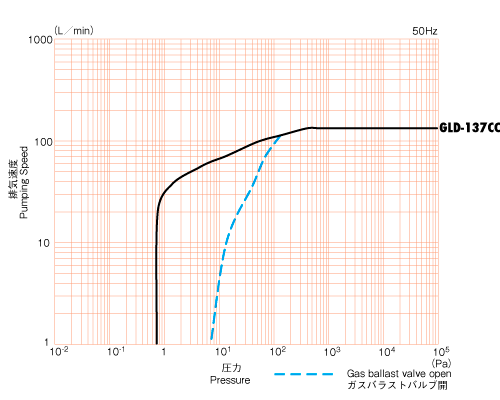

Характеристика скорости откачки насоса Ulvac GLD-137CC	Характеристика скорости откачки насоса Ulvac GLD-208A
