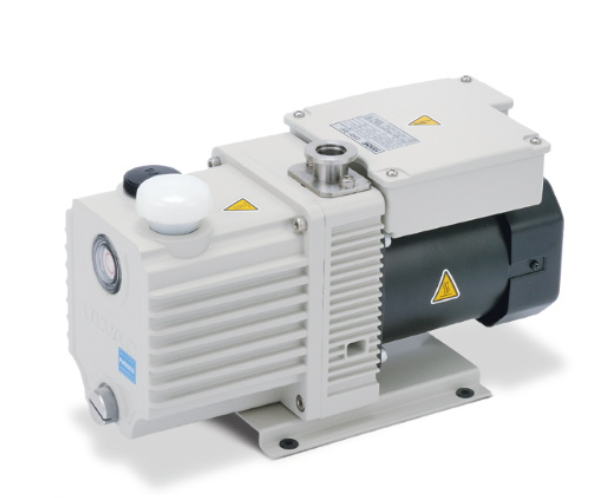

Насос вакуумный пластинчато-роторный Ulvac GHD-031

Особенности насосов Ulvac серии GHD

Небольшой размер, но высокая скорость накачки.
Компактный размер, подходящий для интеграции в вакуумные системы.
Конструкция магнитной муфты исключает утечку масла из уплотнения вала и обеспечивает длительный срок службы..
Загрязнения масла в вакуумной камере отсутствуют благодаря установке обратного клапана непосредственно под впускным патрубком.
Скорость выхлопа стабильна за счет установки механизма принудительной подачи масла.
Возможна работа от атмосферного давления
Легкое соединение с фланцевыми деталями и соединение с помощью штифтов на внутренних деталях.

Характеристики :

		GHD-031
		50Hz
Фактическая скорость	л/мин	30
Предельное давление^※1	Па	0.67
Двигатель^※2		Однофазный, 100V～120V 200～240V, 100W, 2P, Capacitor run
Ток полной нагрузки	A	1.85 (100V), 1.8 (110V)
Ток полной нагрузки	A	0.94 (200V), 0.84 (240V)
Объём масла	мл	370
Рекоммендованное масло		R-2
Вес	кг	9.3
Диаметр впускного клапана	мм	KF-16
Диаметр выходного отверстия		G3/4
Рабочая температура	℃	7～40
Размеры	мм	120(Ш)×288.5(Д)×163(В)

※1: Максимальное давление измеряется манометром Пирани.
(В случае измерения манометром МакЛеода значение на порядок ниже для насосов с Предельным давлением 1,3 Па и менее.)
※2: Вилка источника питания и код источника питания не включены.

Графики рабочих характеристик и схемы насосов:

Характеристика скорости откачки насоса Ulvac GLD-031
