Насосы Value серии VSV
|
|
|
Могут быть использованы как в различных отраслях промышленности, так и для лабораторных применений. При изготовлении насосов используются комплектующие ведущих мировых производителей (NSK (Япония), SANDVIK (Швейцария) и др.). Конструкция камеры, ротора и других механизмов насоса обеспечивают быстрое и несложное проведение работ по профилактике насоса и замене расходных компонентов.

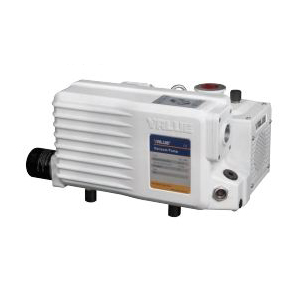

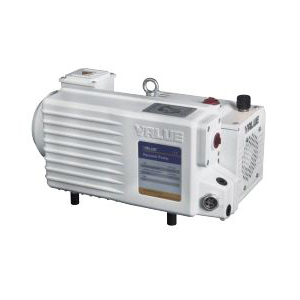

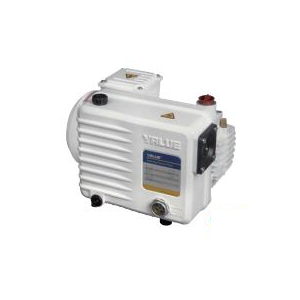

Cерия VSV (одноступенчатые вакуумные насосы)
|
|
|
|
|
| Модель | VSV-020 | VSV-022 | VSV-028 | VSV-040 | VSV-065 |
| Геометрическая производительн. m3h(L/s) | 20 | 22 | 28 | 40 | 65 |
| Пред. ост. давл. без газобаласта (mbar) | / | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 |
| Общ. ост. давл., газобалласт 1 (mbar) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| Общ. ост. давл., газобалласт 2 (mbar) | / | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| Допуст. поток вод. пара, газобаласт 1 (mbar) | 15 | 15 | 15 | 15 | 15 |
| Допуст. поток вод. пара, газобаласт 1 (mbar) | / | 30 | 30 | 30 | 30 |
| Уровень шума (dB) | ≤65 | ≤58 | ≤58 | ≤59 | ≤61 |
| Источник питания | Однофазн. | Однофазн. | Однофазн. | Трехфазн. | Трехфазн. |
| Трехфазн. | Трехфазн. | Трехфазн. | |||
| Мощность (kW) | 0.75 | 1.1 | 1.1 | 1.1 | 1.5 |
| Скорость двиг. 50/60Hz (rpm) | 3000/3600 | 1440/720 | 1440/720 | 1440/1720 | 1440/1720 |
| Эксплуатационная температура (oС) | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 |
| Емкость картера (L) | 0.5 | 1 | 1 | 2 | 2 |
| Степень защиты | / | IP54 | IP54 | IP54 | IP54 |
| Резьба вх./вых. (mm) | G3/4" | G3/4" | G3/4" | G1 1/4" | G1 1/4" |
| Вес (Kg) | 19.5 | 30 | 30 | 39.2 | 42.5 |
| Габариты Д х Ш х В (mm) | 317x249x219 | 496x268x248 | 496x268x248 | 555x304x268 | 555x311x268 |
| Модель | VSV-100 | VSV-160 | VSV-200 | VSV-300 | |
| Геометрическая производительн. m3h(L/s) | 100 | 160 | 200 | 300 | |
| Пред. ост. давл. без газобаласта (mbar) | ≤0.3 | ≤8*10-2 | ≤8*10-2 | ≤8*10-2 | |
| Общ. ост. давл., газобалласт 1 (mbar) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | |
| Общ. ост. давл., газобалласт 2 (mbar) | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Допуст. поток вод. пара, газобаласт 1 (mbar) | 15 | 30 | 30 | 30 | |
| Допуст. поток вод. пара, газобаласт 1 (mbar) | 30 | 50 | 50 | 50 | |
| Уровень шума (dB) | ≤62 | ≤70 | ≤70 | ≤71 | |
| Источник питания | Трехфазн. | Трехфазн. | Трехфазн. | Трехфазн. | |
| Мощность (kW) | 2.2 | 4 | 4 | 5.5 | |
| Скорость двиг. 50/60Hz (rpm) | 1440/1720 | 1440/1720 | 1440/1720 | 1440/1720 | |
| Эксплуатационная температура (oС) | 10-40 | 10-40 | 10-40 | 10-40 | |
| Емкость картера (L) | 2 | 5-7 | 5-7 | 7-9 | |
| Степень защиты | IP54 | IP54 | IP54 | IP54 | |
| Резьба вх./вых. (mm) | G1 1/4" | G2" | G2" | G2" | |
| Вес (Kg) | 72 | 132 | 132 | 205 | |
| Габариты Д х Ш х В (mm) | 703x406x286 | 930x533x436 | 930x533x436 | 1035x540x434 |

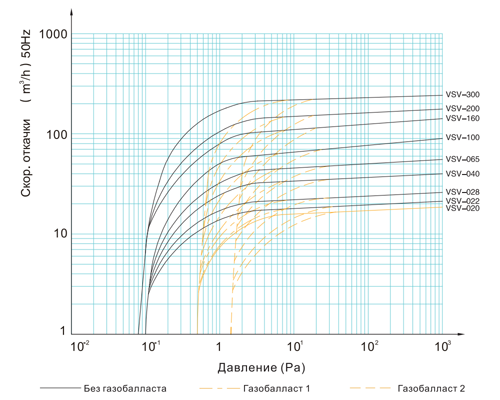

Характеристика скорости откачки серии VSV
Аксессуары и расходные материалы
 |
ФИЛЬТР МАСЛЯНОГО ТУМАНА (маслоотделитель)Фильтр масляного тумана позволяет сохранить чистоту рабочего помещения, и обеспечить должные санитарно-гигиенические нормы на рабочем месте сотрудников эксплуатирующих вакуумное оборудование.
Фильтр масляного тумана устанавливается на выходном фланце вакуумного пластинчато-роторного насоса и применяется для уменьшения выходящих паров вакуумного масла из насоса. Обычно фильтр ставят на оборудование, которое не подключено к дренажным магистралям, однако, с целью не допущения засорения конденсирующим маслом стенок дренажных магистралей мы рекомендуем применять фильтр и при подключении выхлопа вакуумного насоса к дренажным магистралям.
Фильтр состоит из разборного металлического окрашенного корпуса и сменного фильтрующего элемента установленного внутри.
Для особых применений специалисты нашей компании могут спроектировать фильтр непосредственно по необходимым Заказчику параметрам чистоты фильтрации и геометрическим размерам. Так же возможно изготовление фильтра с дренажным фланцем для слива конденсируемых паров масла из корпуса.
|
