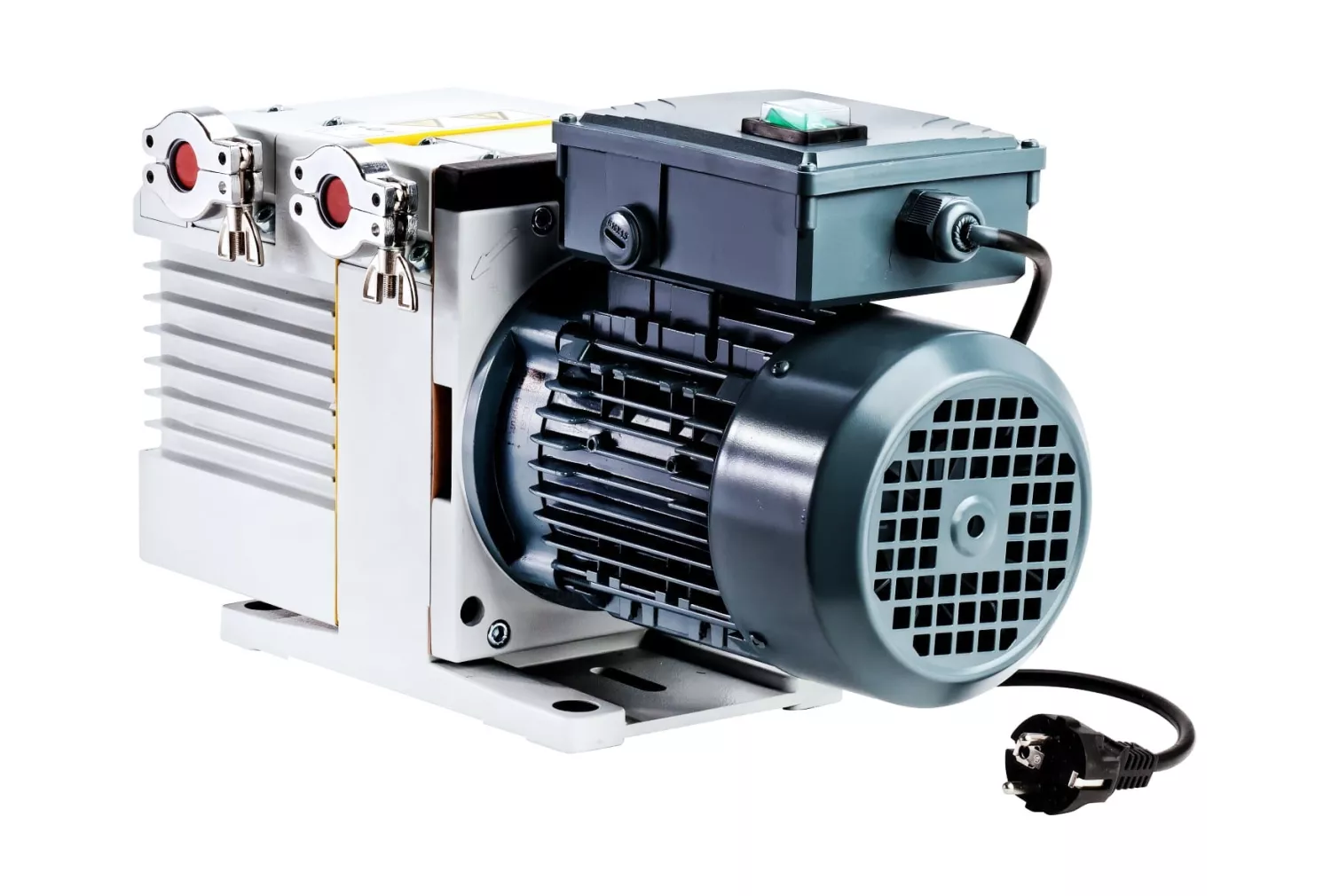

Вакуумный пластинчато-роторный насос TRIVAC D 4 B это вакуумный насос с масляным уплотнением, основанный на принципе роторно-лопастной. Масло, впрыскиваемое в камеру насоса, используется для уплотнения, смазки и охлаждения. Корпус пластинчато-роторного насоса TRIVAC D 4 B состоит из отдельных частей без уплотнительных элементов, они прикреплены штифтами для облегчения разборки и сборки.
В процессе, содержащем в основном неконденсируемые газы, пластинчато-роторный насос TRIVAC D 4 B можно использовать без газового балласта, при условии, что давление насыщенного пара при рабочей температуре не превышает давления при сжатии. Если состав откачиваемых газов не известен и не исключено образование конденсата в насосе, используйте насос с открытым клапаном газового балласта.
При открытом клапане газового балласта и рабочей температуре, пластинчато-роторный насос TRIVAC D 4 B откачивают пары чистой воды до предельного уровня паров воды, определенного в технической документации. Если давление паров превышает предельный уровень, пары воды образуют конденсат в масле насоса. При откачке паров убедитесь, что клапан газового балласта открыт и насос прогревался в течение примерно 30 минут с закрытым входным трубопроводом.
Характеристики:
| Модель | TRIVAC D 4 B |
|---|---|
| Номинальная скорость откачки, м³/ч | 4,8 |
| Скорость откачки, м³/ч | 4,2 |
| Предельное парциальное давление без газобалласта, мбар | 10⁻⁴ |
| Предельное абсолютное давление без газобалласта, мбар | 2x10⁻³ |
| Предельное абсолютное давление с газобалластом, мбар | 5x10⁻³ |
| Допустимое давление паров воды, мбар | 30 |
| Допустимый объем паров воды, г/ч | 95 |
| Наполнение маслом, мин/макс, л | 0,3/0,8 |
| Уровень шума с/без газобалласта, дБ (А) | 50/52 |
| Допустимая температура окружающей среды, °С | 12-40 |
| Номинальная мощность электродвигателя, Вт | 370 |
| Номинальная скорость, об/мин | 1500 |
| Габаритные размеры, мм | 441x234x162 |
| Масса, кг | 17,9 |
| Входной/выходной фланец, DN | 16KF |
