Гелиевый масс-спектрометрический течеискатель ТИ1-50М «ГелиТест» - универсальный высокочувствительный прибор, предназначенный для испытания на герметичность различных систем и объектов, допускающих откачку внутренней полости, а также заполненных гелием или смесью, содержащей гелий. Течеискатель внесен в Государственный реестр средств измерений.
Варианты исполнения течеискателя ТИ1-50М «ГелиТест»

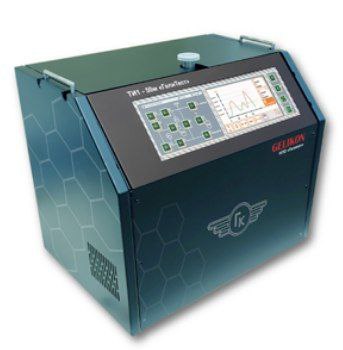

Общепромышленное исполнение ТИ1-50М «ГелиТест»
Легкий алюминиевый корпус течеискателя состоит из быстросъемных независимых панелей, устанвленных на общем каркасе. Течеискатель может быть оснащен форвакуумным насосом расположенным как внутри течеискателя, так и на транспортировочной стойке (тележке).

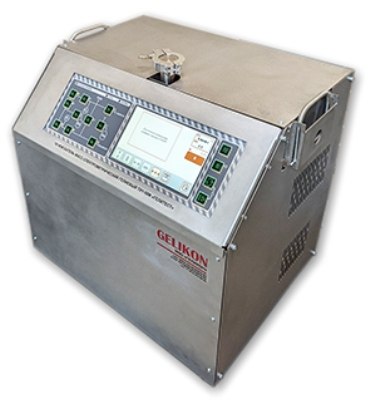

Исполнение течеискателя ТИ1-50М «ГелиТест» для атомной отрасли
Корпусные элементы течеискателя изготовлены из неокрашенной нержавеющей стали, устойчивой к дезактивирующим растворам: NaOH (5%) + КМnO4 (0,5%) и HNO3 (5%) + Н2С2O4 (0,5%). По согласованию с заказчиком может быть оснащен дополнительными фильтрующими элементами.

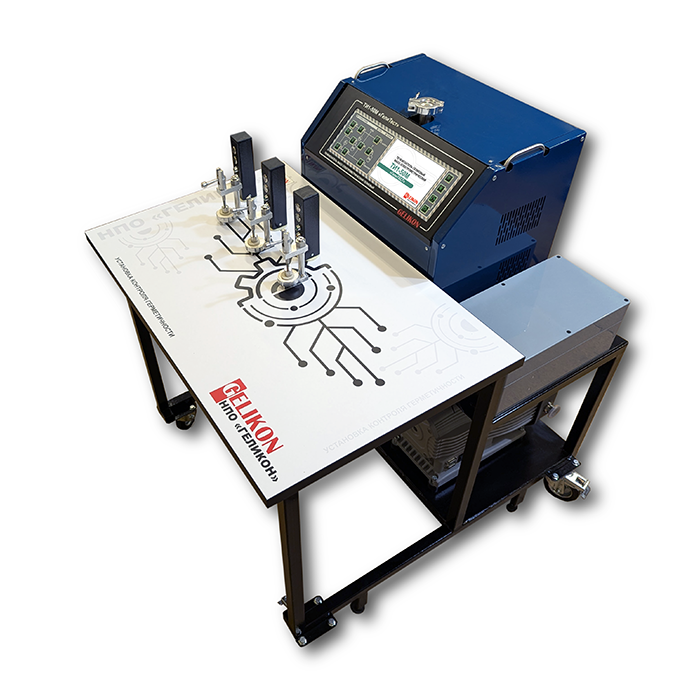

Встраиваемое исполнение течеискателя ТИ1-50М «ГелиТест»
По желанию Заказчика течеискатель может быть интегрирован в автоматическую систему контроля герметичности, дополнительно оснащаться и управлять внешними откачными системами, устройствами архивация данных и внешним управлением.
Особенности гелиевого течеискателя ТИ1-50М «ГелиТест»
- Электрометрический усилитель в течеискателе ТИ1-50М «ГелиТест», находится в вакууме. Благодаря такому расположению, усилитель меньше подвержен помехам, вызываемыми токами утечки.
- Система управления течеискателем, позволяет пользователю взаимодействовать с прибором используя пленочную клавиатуру и сенсорный экран. Благодаря высокой чувствительности экрана, возможно управление течеискателем в защитных перчатках.
- Простота технического обслуживания благодаря быстросъемным панелям корпуса и составной вакуумной системе.
- Высокая степень локализации комплектующих. Значительная часть узлов и комплектующих течеискателя разработана ООО "НПО "Геликон" и производится на своей площадке, что позволяет оперативно проводить техническое обслуживание и ремонт.
- Широкий ассортимент аксессуаров для максимального удобства эксплуатации.
- Гелиевый течеискатель ТИ1-50М «ГелиТест» оснащен интерфейсом связи с ПК и интерфейсом управления внешними устройствами. Благодаря этому, течеискатель может быть встроен в различные испытательные системы.
- Легкость кастомизации. НПО «Геликон» может разрабатать и произвести систему контроля герметичности и нестандартную технологическую оснастку под подтребности именно Вашего производства. Подробнее...
- Возможность управления внешними устройствами. Для контроля герметичности больших объектов и их вакуумирования, в комплекте с течеискателем, может быть поставлен откачной пост высокой производительности. Подробнее...
Это интересно!Об устройстве гелиевого масс-спектрометрического течеискателя можно прочитать здесь... С методами контроля герметичности гелиевым течеискателем вы можете ознакомиться здесь... |
Опции, аксессуары и запасные части для гелиевого течеискателя (подробнее...)
Мобильная стойка (тележка)
В стандартный комплект поставки течеискателя входит мобильная стойка (тележка).
Технические характеристики гелиевого течеискателя ТИ1-50М «ГелиТест»
| Наименование характеристики | Значение |
|---|---|
| Диапазон показаний по входу течеискателя, Па•м3/с | от 5•10-13 до 1•10-5 |
| Диапазон показаний при работе способом щупа, Па•м3/с | от 1•10-9 до 1•10-5 |
| Пределы допускаемой относительной погрешности измерений, % от измеряемой величины: | |
| - режим прямотока (диапазон измерения от 5•10-13 до 5•10-7 Па•м3/с) | ±(0.30+Qнпи/Qизм)•100* |
| - режим противотока (диапазон измерения от 4•10-11 до 1•10-5 Па•м3/с) | ±50 |
| - режим щупа | не нормируется |
| Время выхода на режим готовности к измерениям, не более, мин | 5 |
| Напряжение питания переменного тока, В, Гц | 220±10%, 50±1 |
| Потребляемая мощность, В•А | 1200 |
| Габаритные размеры (ШхВхГ), не более, мм | 480х470х390 |
| Масса, не более, кг | 40 |
| Средняя наработка до метрологического отказа, ч | 15000 |
| Средний срок службы, лет | 10 |
| Минимальный регистрируемый поток, Па•м3/с: | |
| - режим прямотока | 5•10-13 |
| - режим противотока | 4•10-11 |
| - режим щупа | 1•10-9 |
| Максимальное рабочее давление на входе, Па: | |
| - режим прямотока | 20 |
| - режим противотока без дросселирования входа | 1000 |
| - режим противотока с дросселированием входа (дроссельная диафрагма) | 100000 |
| Минимальное время реакции на поток пробного газа по входу, с | 1 |
| Время реакции в режиме щупа (со щупом 10 метров), с | 6 |
| Продолжительность непрерывной работы, ч | 24 |
Функциональные характеристики гелиевого течеискателя ТИ1-50М «ГелиТест»
| Наименование характеристики | Значение |
|---|---|
|
Специальный вход для сверхгибкого металлокерамического щупа FlexyProbe с разъемом Ø5 мм для возможности работы течеискателя в режиме щупа без отсоединения входного фланца от объекта |
наличие |
|
Режим "БАЙПАС" |
наличие |
|
Анализатор со 180-ти градусной фокусировкой в однородном магнитном поле, двойная катодная ячейка |
наличие |
|
Высокопрочные формоустойчивые вольфрамовые катоды, изготовленные по технологии микроимпульсной компрессионной пайкосварки |
наличие |
|
Авто диагностика работоспособности прибора при включении и во время работы |
наличие |
|
Браковочный порог со звуковой индикацией при превышении и цветовая графическая и цифровая сигнализация |
наличие |
|
Автоматическая калибровка течеискателя по внутренней и/или внешней гелиевой течи |
наличие |
|
Встраивание во внешнюю выхлопную магистраль |
наличие |
|
Вход для напуска чистого газа |
наличие |
|
Мнемосхема управления вакуумной системы течеискателя в ручном режиме |
наличие |
|
Сенсорный экран |
наличие |
|
Разъем для внешнего управления течеискателя для встраивания в централизованные системы автоматического управления |
наличие |
|
Следящая компенсация фона |
наличие |
|
Выбор единиц измерения потока: - Па•м3/с; - мбар•л/с; - мВ; - л•мкм.рт.ст/с; - атм•см3/с. |
наличие |
Комплект поставки гелиевого течеискателя ТИ1-50М «ГелиТест»
| Наименование, тип | Обозначение | Кол., шт. | Примечание |
|---|---|---|---|
|
1.1 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "ГелиТест" |
ГТКБ.033.00.00.000 |
1 |
|
| 2.1 Дополнительные принадлежности: | |||
|
2.1 Катод микросварной вольфрамовый формоустойчивый на ленте |
ГТКБ5.320.012 |
1 уп. |
Для анализатора |
|
2.2 Прокладка |
ГТКБ8.683.392 |
2 |
Для анализатора |
|
2.3 Прокладка |
ГТКБ8.683.393 |
1 |
Для анализатора |
|
2.4 Прокладка |
ГТКБ8.683.400 |
2 |
Для датчиков давления |
|
2.5 Диафрагма |
ГТКБ.033.05.00.001 |
1 |
Для расширения рабочего диапазона давлений на входе |
|
2.6 Кабель питания (5 метров) |
1 |
Для сети 220В, 50 Гц |
|
|
2.7 Тележка транспортировочная |
ГТКБ.033.04.00.000 |
1 |
|
|
2.8 Набор инструмента для обслуживания |
ГТКБ.033.05.001 |
1 |
Ключи шестигранные, ключи гаечные, отвертки, спец инструмент. |
| 3.1 Эксплуатационная документация | |||
|
3.1 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "Гелий Тест". Руководство по эксплуатации. |
ГТКБ.033.00.00.000 РЭ |
1 |
|
|
3.2 Течеискатель масс-спектрометрический гелиевый ТИ1-50М "Гелий Тест". Формуляр. |
ГТКБ.033.00.00.000 ФО |
1 |
|
|
3.3 Течь гелиевая "Гелит-1" Паспорт с отметками о поверке. |
ТДМК0.339.022 ПС |
1 |
|
