Назначение и ключевые особенности
Мембранно‑ёмкостные вакуумметры применяются для измерения давления в диапазоне вплоть до высокого вакуума. Ключевое преимущество — показания не зависят от рода газа, поскольку измеряется непосредственно сила давления, действующая на чувствительный элемент. Это отличает их от тепловых и ионизационных датчиков, чувствительность которых зависит от состава газовой среды.
- Позволяет измерять широкий диапазон давлений.
- Два датчика в одном корпусе.
- Вакуумметр с цифровым дисплеем.
- Датчики имеют возможность подключения к персональному компьютеру, отображения и архивации результатов измерений.
Аналоговый выходной сигнал. - Цифровой выходной сигнал RS-485 (до 16 устройств в одной сети).
- Специализированное ПО для подключения к ПК. Используется программное обеспечение GaugeReader V 3.0.
Датчик выпускается в трех исполнениях на разные диапазоны измерений:
- CMG500-1000 mBar
- CMG500-100 mBar
- CMG500-10 mBar
Область применения
- Вакуумные испытательные стенды и системы течеискания. Для точного контроля давления при поиске утечек и оценке герметичности.
- Системы откачки и поддержания вакуума. Для стабильного контроля уровня вакуума и управления насосами.
- Технологические процессы с агрессивными средами. Благодаря коррозионной стойкости керамических мембран приборы подходят для сред с коррозионными газами.
- Калибровочные и метрологические установки. Высокая точность и стабильность делают их пригодными для задач, где важна повторяемость результатов.
Варианты подключения
- подключение датчика к контроллеру;
- подключение к компьютеру через кабель-конвертер RS485\USB;
- в качестве независимого вакуумметра при подключении к сети через адаптер питания;
- подключении к ПЛК (аналоговый сигнал или цифровой RS485).
Комплект поставки может включать:
- вакуумный датчик со встроенным контроллером, табло;
- адаптер питания (3 м);
- кабель-конвертер RS485\USB (3м);
- ПО для отображения показаний датчика на ПК;
- внешний контроллер с кабелем (1, 2, 4, 6 м);
- сменный блок с катодом (внутренний измерительный преобразователь давления датчика).
Возможна поставка в ОЕМ исполнение для подключения к PLC через RS485 Bus Port.
Внимание! Просим вас уточнять комплект поставки перед закупкой.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон измерений (среда - воздух) | CMG500-1000 mBar: 1000 мбар – 20 Па CMG500-100 mBar: 100 мбар – 2 Па CMG500-10 mBar: 10 мбар – 0,2 Па |
| Точность | ±0.25% от значения |
| Повторяемость | ±0.1% |
| Максимальное абсолютное давление | 3,0×10 E5 Па |
| Длительность цикла измерений | < 10 мс |
| Температура отжига (макс.) | 150°С (300°С для фланца CF) |
| Рабочая температура | -10 – 50°С, влажность 5 - 85 % без конденсата |
| Температура хранения | -20 – 85 °С, влажность 5 - 90 % без конденсата |
| Относительная влажность | 5 - 85 % без конденсата |
| Напряжение питания | +24 В (+/-20%)/ 0,5 А постоянного тока, через D-Sub 15 разъем |
| Потребляемая мощность | 1,0 Вт |
| Класс защиты | IP 40 в соответствии с IEC529 |
| Присоединительный фланец | DN 16 ISO-KF (по умолчанию); опционально другие типы фланцев (ISO-KF25, KF40, CF35) |
| Вес | 250 г (с фланцем KF16) |

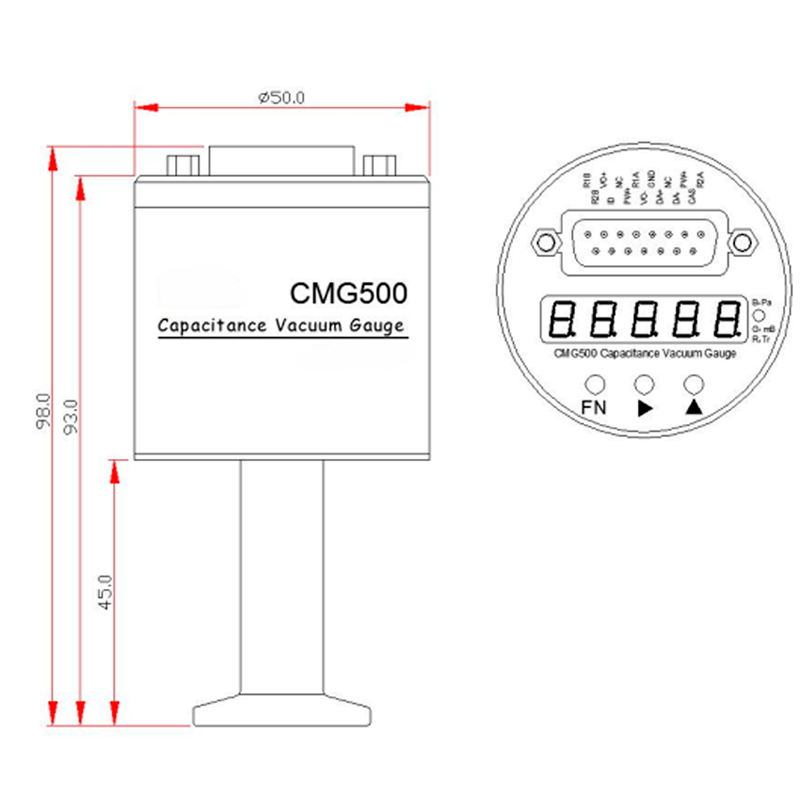

| Размеры (ВхШхГ), мм | 100H X 50Dia. (включая фланец KF16 flange) (mm) |
| Материал датчика | SS304, SS316L, Kovar 4J50, Filament W, feedthrough |
| Типы выходного сигнала | 5-значный светодиодный дисплей с выбором единиц измерения Па, Торр, мбар RS485 (неизолированный) со скоростью передачи данных 9600 бит/с Беспроводная связь с ПК через модуль USB Wireless WFTC-001 Соединение с контроллером вакуумметра WGC150 Аналоговый выход +0.0В~+10.0В, мин. импеданс 10 Ом 4-20 мА Аналоговый выход со специальным адаптером (опция) |
