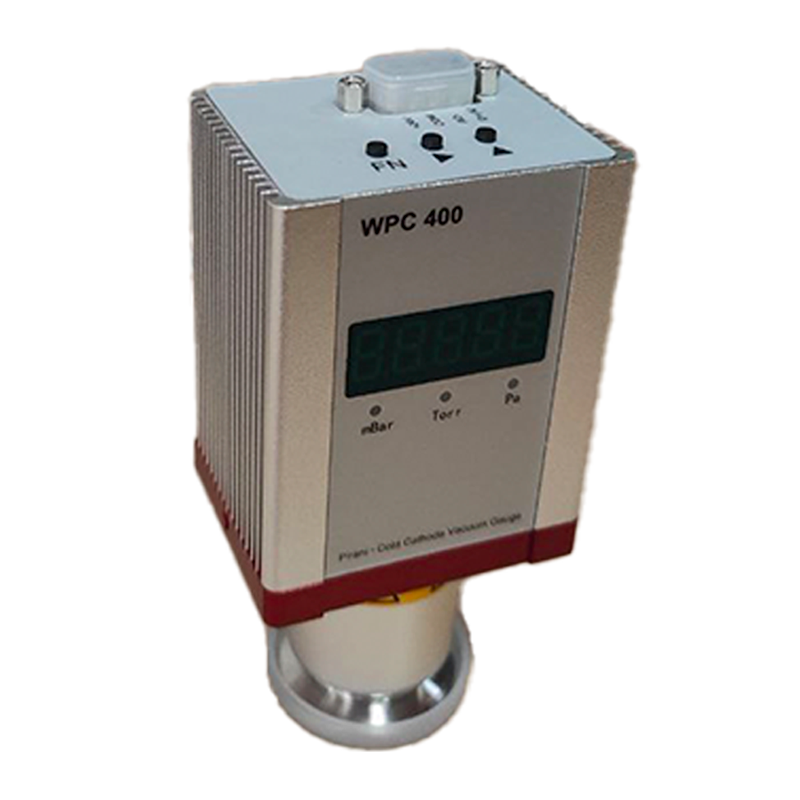

Широкодиапазонный датчик WPC 400

Особенности широкодиапазонного датчика WPC400: При низком вакууме сигнал считывается только с датчика Пирани, при высоком вакууме сигнал снимается с ионного датчика с холодным катодом. В области промежуточного давления оба сигнала используются пропорционально давлению. Комбинирование и считывание сигнала происходит автоматически, поэтому для пользователя выдается один непрерывный выходной сигнал для всего диапазона давлений.

Датчик может быть использован любым из указанных способов:

• ИЛИ при подключении датчика к контроллеру,
• ИЛИ при подключении к компьютеру через кабель-конвертер RS485\USB,
• ИЛИ в качестве независимого вакуумметра при подключении к сети через адаптер питания,
• ИЛИ при подключении к ПЛК (аналоговый сигнал или цифровой RS485).

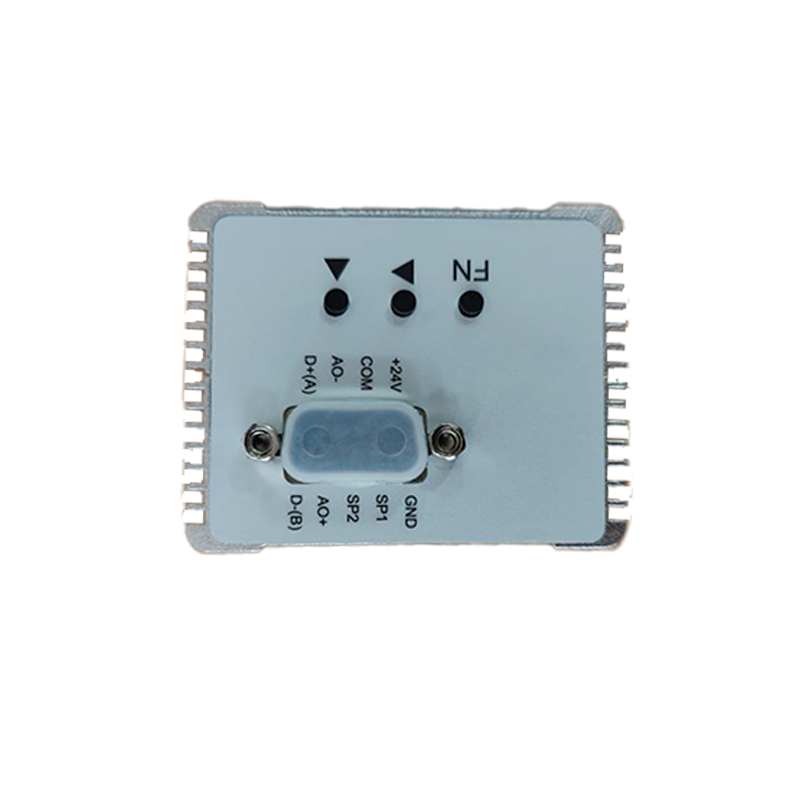

WPС-400 оснащен двумя независимыми релейными выходами, предназначенными для управления внешними устройствами или для отправки сигнала в ПЛК. Точки переключения реле могут быть настроены вручную с помощью клавиш на корпусе датчика или настроены удаленно с помощью команд, отправленных через интерфейс RS-485.

Стандартный комплект поставки включает:

• вакуумный датчик со встроенным контроллером, табло;
• адаптер питания (3 м);
• кабель-конвертер RS485\USB (3м);
• ПО для отображения показаний датчика на ПК.

Опционально поставляется:

• внешний контроллер с кабелем (1, 2, 4, 6 м);
• сменный блок с катодом (внутренний измерительный преобразователь давления датчика).

Возможна поставка в ОЕМ исполнении для подключения к PLC через RS485 Bus Port.

Особенности:

• Позволяет измерять широкий диапазон давлений 1,0×10^-5 – 1,0×10⁵ Па.
• Имеет меньшую погрешность измерения в диапазоне 1.0×10^-4 ~1.0×10⁴ Па по сравнению с широкодиапазонным вакуумметром WPH300.
• Два датчика в одном корпусе.
• Вакуумметр с цифровым дисплеем.
• 2 программируемых выхода реле.
• Аналоговый выходной сигнал.
• Цифровой выходной сигнал RS-485 (до 16 устройств в одной сети).
• Специализированное ПО для подключения к ПК.

Основные технические характеристики:
