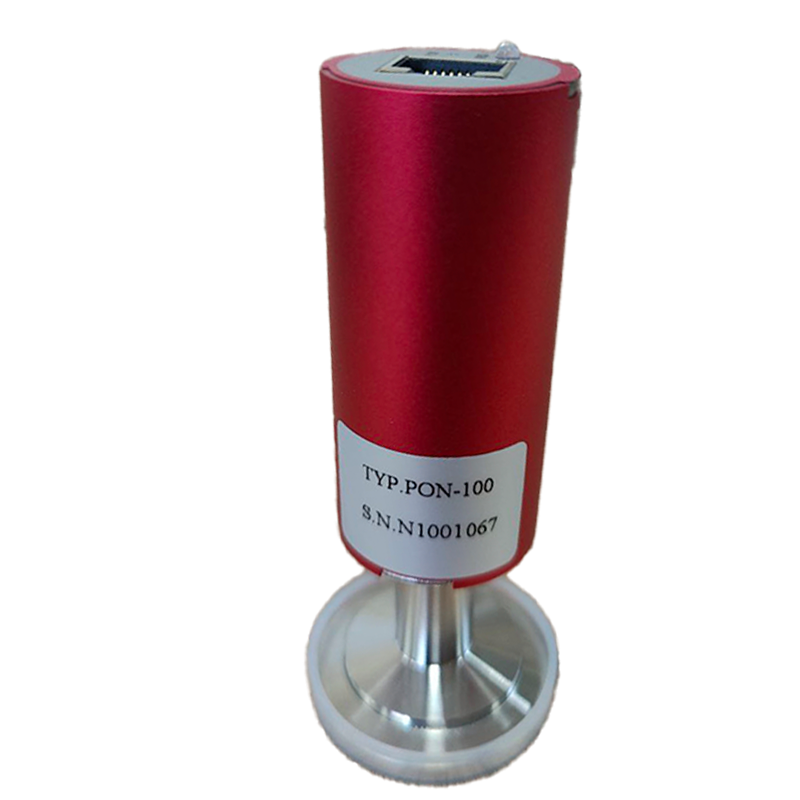

Вакуумный датчик Gauge PON-100
 |
Вакуумный датчик Gauge PON100 относится к терморезисторным вакуумметрам и является манометром косвенного действия. Измерительным элементом вакуумметра является тонкий вольфрамовый катод, который теряет тепло при столкновении молекул газа с катодом. Сопротивление катода увеличивается с уменьшением давления газа, поскольку количество молекул уменьшается, число столкновений уменьшается, и катод теряет тепло с меньшей скоростью. Катод включен в мостовую схему и на нем поддерживается постоянное сопротивление путем подстройки тока, протекающего через него. Таким образом, измерение тока позволяет измерять давление газа.
|
Датчик может быть использован любым из указанных способов:
- ИЛИ при подключении к контроллеру,
- ИЛИ при подключении к компьютеру через кабель-конвертер RS485\USB,
- ИЛИ при подключении к ПЛК (аналоговый сигнал или цифровой RS485).
Стандартный комплект поставки включает:
- вакуумный датчик;
- адаптер питания (3 м);
- кабель-конвертер RS485\USB (3 м);
- ПО для отображения показаний датчика на ПК.
Опционально поставляется:
- внешний контроллер с кабелем (1, 2, 4, 6 м);
- сменный блок с катодом (внутренний измерительный преобразователь давления датчика).
Возможна поставка в ОЕМ исполнении.
Опционально поставляется:

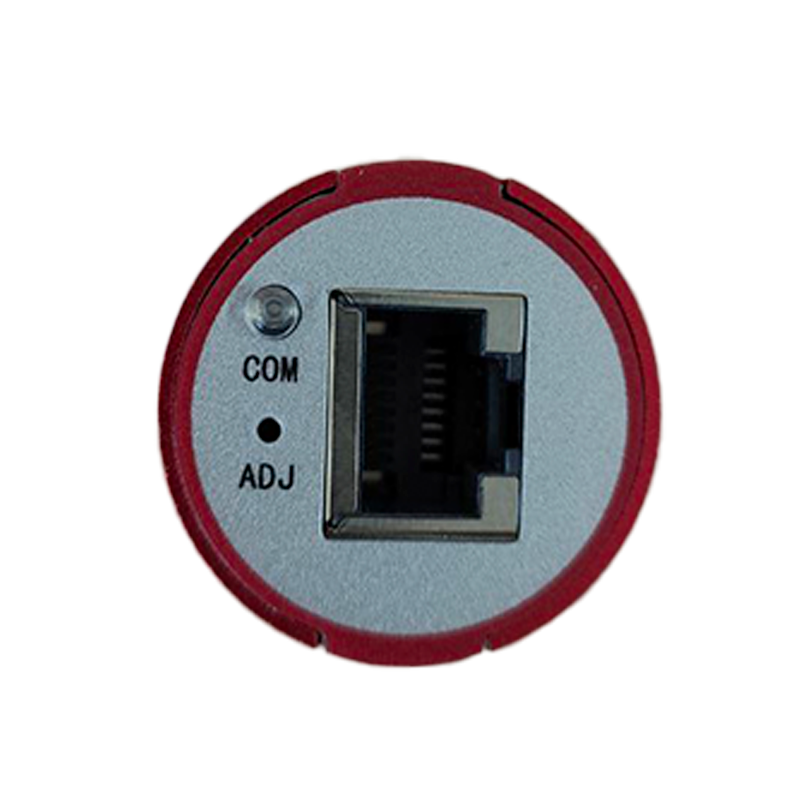

- Соединение RJ45.
- Компактный дизайн.
- Кнопка для ATM и HV калибровки.
- Аналоговый выходной сигнал.
- Цифровой выходной сигнал RS-485 (до 16 устройств в одной сети).
- Специализированное ПО для подключения к ПК.
Основные технические характеристики:
Параметр |
Значение |
| Диапазон измерений (среда - воздух) | 1,0×10-1 – 1,0×105 Па |
| Точность | 1,0×10-1 – 1,0×10-4 Па ±15% 1.0×104 ~1.0×104 Па ±50% |
| Повторяемость | 1,0х10-1 –1,0х103 Па ±5% 1,0х103 – 1,0х105 Па ±25% |
| Максимальное абсолютное давление | 1,5×105 Па |
| Длительность цикла измерений | 100 мс |
| Температура отжига (макс.) | 150°С (300°С для фланца CF) |
| Рабочая температура | 0 – 45°С |
| Температура хранения | -40 - +75 °С |
| Относительная влажность | 5 - 85 % |
| Напряжение питания | +24 В (+/-20%)/ 1,5 А постоянного тока, через соединение RJ45 |
| Потребляемая мощность | 2,0 Вт |
| Класс защиты | IP 40 в соответствии с IEC529 |
| Присоединительный фланец | DN 16 ISO-KF (по умолчанию); опционально другие типы фланцев (ISO-KF25, CF16, 1/8” NPT, 1/2” Tube, 1/4” VCR, 7/16-20UNF) |
| Вес | 150 г (с фланцем KF16) |
| Размеры (ВхШхГ), мм | 120х30х30 (включая фланец KF16) |
| Материал датчика | SS304, SS316L, Kovar 4J50, катод W, вакуумное стекло |
